一、事件概述
500kV惠州站日常清扫维护及断路器检修时，陆续发现2号主变变中2202断路器A相、B相等西门子3AP1-FI型断路器分闸线圈存在接线耳与线芯松脱的现象如图1所示，但检查光字牌及监控系统报文未发信号。
二、原因分析    （西门子5SY系列微型断路器）

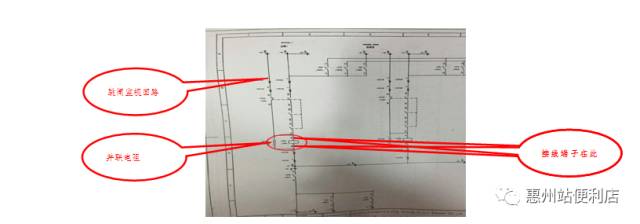

从西门子3AP1-FI型断路器控制回路图（如图2）可知，在跳闸监视回路中，分闸线圈并联有电阻，当接线耳与线芯脱落如图1所示，此时跳闸回路断线，因有并联电阻的存在，跳闸监视回路并不发“控制回路断线”告警信号，将导致运行人员不能及时发现此隐患。当出现上述情况时，如元件发生故障，由于跳闸回路断线，断路器拒动，只能越级跳闸切除故障，扩大了事故的范围，存在很大的安全隐患。

经现场检查及分析，接线耳及线芯脱落的情况，是在更换分合闸线圈后发现的，引起此异常的原因有：
a）接线耳压接工艺不良，据了解部分接线耳压接没有使用专用压线钳，只是使用普通钳子，导致接线耳与线芯压接不牢固，是隐患产生的根本原因；
b）更换线圈后试分合闸断路器，回路还是完好的，但由于压接工艺不良，运行后经过断路器多次动作机构箱震动，导致接线耳与线芯脱落。
三、处理工作开展情况
针对这一重大隐患，惠州站马上组织开展应对措施。
1、进行专项检查。
a）普查断路器线圈的更换情况。对更换过线圈的断路器（包括分、合闸线圈）进行特巡，排查接线耳与线芯有无脱落现象，发现松脱立即上报处理，同时做好事故预想；对尚未发现松脱现象的需做好跟踪，结合现场工作进行重新接线。
b）检查分合闸线圈固定螺钉有无松动，防止松动导致撞针与触发器间隙过大，操作分合闸和保护动作后，撞针无法顶触发器，造成无法分合闸（检查时务必十分小心防止造成误动）。
2、加强对接线耳工艺的验收工作，确保接线耳与线芯压接牢固。
四、经验分享及改进建议
1、结合现场情况对更换过的分合闸线圈进行整改，针对这一隐患，进行分合闸线圈更换工作时必须加强接线耳压接工艺的培训，使用专用压线钳进行压接；
2、对断路器分闸线圈接线耳与线芯脱落这类隐患，运行人员需熟悉其原因及其影响，提前进行危险点分析和事故预想。
