一、电磁式电流继电器的结构与工作原理 （西门子3RH系列中间继电器产品）
由于电磁式继电器具有结构简单、工作可靠、坚固耐用、价格便宜等优点，应用极其广泛，它是***为典型和常用的继电器。

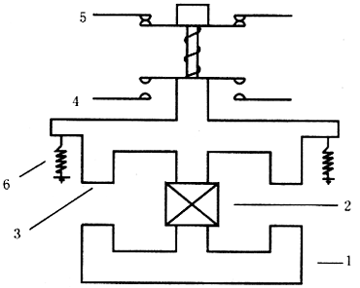

图1 电磁式电流继电器结构原理图
1－铁芯 2－吸引线圈 3－衔铁 4－常开触头 5－常闭触头 6－恢复弹簧
图1是电磁式电流电器的结构示意图。当通过线圈2的电流超过某个定值时，街铁3所受的吸引力大于弹簧6对它产生的反力，它就被铁芯1吸合，带动机械装置使常开触头闭合，常闭触头断开。若继电器断电，在恢复弹簧作用下使触头回复原位。
电流继电器是反映电流变化的继电路，它有吸引线圈匝数少且线径较粗，能通过较大电流，使用时与负载串联。电压继电器是反映电压变化的继电器，它的吸引线圈匝数多且线径细，用时线圈与被反映电压并联。电压继电器的原理与电流继电器类似，应用也非常广泛。

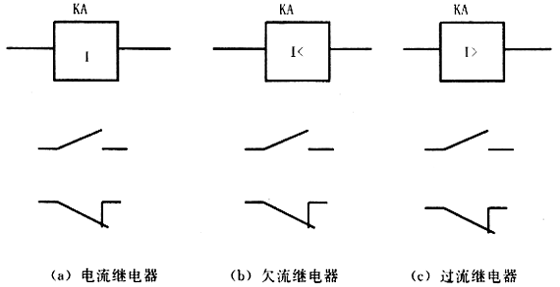

图2 电流继电器的符号
如果线圈在额定电流下工作时街铁释放，当电流超过某个额定值时街铁吸合，这样的继电器称为过电流继电器。若线圈在额定条件下工作时街铁吸合，只有当电流低于某个额定值时衔铁才释放的继电器称为欠电流继电器。正常电流时欠电流继电器的衔铁是被吸合的，而过电流继电器的衔铁则处于释放状态。
各种电磁式电流继电器的符号如图2所示。其中的(a)是一般的电流继电器，(b)与(c)分别表示欠流和过流继电器。
电流继电器可分为交、直流两种。它们的结构、工作原理类似。
二、速度继电器的结构与工作原理 （西门子3UG系列继电器产品）
系统组成见图1。?
图 1
各部分功能简介：
开卷机：主要起到支撑卷板并具有主动开卷的功能，由液压元件实现上料、定位、夹紧。
校平机：由电机带动轧滚，使卷板校平，并送往前方。
测距元件：对校平卷板进行量化定尺；由测量盘、光栅传感器等组成。
剪板机：对定尺的卷板剪切。
变频器：在单板机的控制下改变交流电机的工作特性，特别是改变交流电机的制动性能。? 单板机控制系统：通过光隔，在CPU的控制下，协调全系统工作。
1、系统控制原理图
系统控制原理图见图2(主回路略)。
图 2?

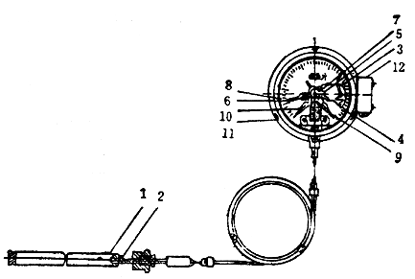

图1 WTQ－228型压力式温度计结构图
1－温包 2－毛细管 3－单圈管弹簧 4－拉杆 5－齿轮转动机构 6－示值指示针
7－转轴 8－标度盘 9－上限接点指示针 10－下降接点指示针 11－表壳 12－接线盒
如图1所示为WTQ－228型电触点压力式温度计（即压力式温度继电器）。它适用于对液体和气体的温度控制。在图1中，1是温度探测装置，它是由铜或不锈钢制成，2是毛细管，连通至单圈管弹簧3，共同组成一个密封的测温系统，在其中充有氮气，使用时，将温度探测装置插在被测介质中，当介质的温度发生变化时，测温系统内气的压力也相应的变化，这个变化了的压力通过毛细管2传递给单圈管弹簧3，并且使它产生形变，形变大小由被测介质的温度决定。然后借助与单圈管弹簧
